Для привода осевых вентиляторов

Электродвигатели асинхронные трехфазные для привода осевых вентиляторов с глухим задним подшипниковым щитом

АДМ1П 63- АДМ1П 132 – номинальная мощность от 0,18 кВт до 11 кВт.
Электродвигатели выпускаются по ТУ3325-003-05758017-2002 по требованию заказчика.
Могут быть изготовлены по ТУ3325-001-05758017-98 с доработкой до требований морского исполнения с сертификатом Регистра Морского Судоходства приемке ВП МО РФ.
Конструктивное исполнение по способу монтажа – по ГОСТ 2479.
Степень защиты IР54, IР55 по ГОСТ IEC 60034-5.
Климатические исполнения: У,УХЛ,Т, ОМ по ГОСТ 15150.
Номинальный режим работы двигателя – S1 –S3 по ГОСТ IEC 60034-1.
Класс изоляции F ; Н по ГОСТ 8865-93 ( МЭК 85-84).

Основные технические характеристики этих двигателей аналогичны основным техническим характеристикам двигателей общепромышленного назначения. Размер по фланцу соответствует двигателю общепромышленного назначения.

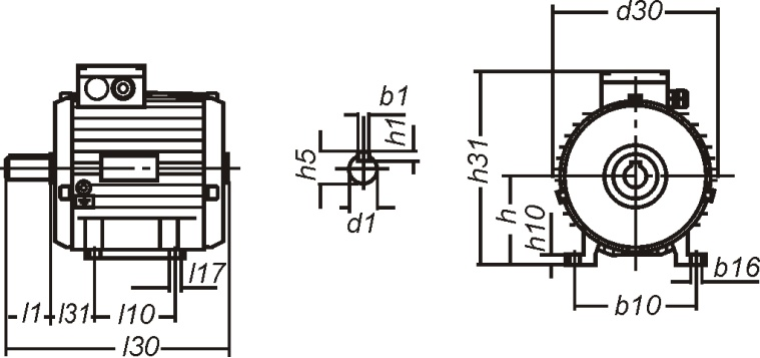

Типоразмер	Установочные, присоединительные										Габаритные
	По валу						По лапам				Габаритные
	l1	d1	h1	b1	h5	l31	l10	b10	l17	b16	l30	d30	h31	h10	h
АДМ1П 63	30	14	5	5	16,0	40	80	100	7,0	7	201	135,0	154,0	7	63
АДМ1П 71	40	19	6	6	21,5	45	90	112	7,0	10	236	163,0	178,0	10	71
АДМ1П 80А	50	22	6	6	24,5	50	100	125	10,0	12	264	180,0	205,0	10	80
АДМ1П 80В	50	22	6	6	24,5	50	100	125	10,0	12	289	180,0	205,0	10	80
АДМ1П 90	50	24	7	8	27,0	56	125	140	10,0	14	289	180,0	224,0	10	90
АДМ1П 100S	60	28	7	8	31,0	63	112	160	12,0	16	320	226,0	243,0	12	100
АДМ1П 100L	60	28	7	8	31,0	63	140	160	12,0	16	341	226,0	243,0	12	100
АДМ1П 112	80	32	8	10	35,0	70	140	190	12,5	16	395	252,0	278,0	14	112
АДМ1П 132S	80	38	8	10	41,0	89	140	216	12,5	16	435	252,0	298,0	16	132
АДМ1П 132M	80	38	8	10	41,0	89	178	216	12,5	16	435	252,0	298,0	16	132
IMM1П 71	30	14	5	5	16,0	45	90	112	7,0	7	201	135,0	162,0	7	71
IMM1П 80	40	19	6	6	21,5	50	100	125	10,0	14	236	163,0	197,0	9	80
IMM1П 90S	50	24	7	8	27,0	56	100	140	10,0	14	264	180,0	215,0	10	90
IMM1П 90L	50	24	7	8	27,0	56	125	140	10,0	14	289	180,0	215,0	10	90
IMМ1П 100	60	28	7	8	31,0	63	140	160	12,0	16	320	226,0	246,5	12	100
IMМ1П 112	60	28	7	8	31,0	70	140	190	12,0	16	341	226,0	258,5	12	112
IMМ1П 132S	80	38	8	10	41,0	89	140	216	12,5	16	395	252,0	295,0	16	132
IMМ1П 132М	80	38	8	10	41,0	89	178	216	12,5	16	435	252,0	295,0	16	132

Типоразмер двигателя	Установочные и присоединительные
	IM 2081; IM 3081							IM 2181; IM 3681
	l20	l21	h37	d20	d22	d24	d25	l20	l21	h37	d20	d22	d24	d25
АДМ 63	3,5	10	91	130	10	160	110	2,5 / 3,0	10	91	75 / 100	M5 / M6	87 / 109	60 / 80
АДМ 71	3,5	10	107	165	12	200	130	2,5	10	107	85	М6	105	70
АДМ 80	3,5	10	125	165	12	200	130	3,0	10	125	100	М6	120	80
АДМ 90	4,0	14	134	215	15	250	180	3,0	10	134	115	М8	140	95
АДМ 100	4,0	14	143	215	15	250	180	3,5	14	143	130	М8	160	110
АДМ 112	4,0	14	166	265	14	300	230	3,5	–	166	165	М10	200	130
АДМ 132	5,0	14	166	300	19	350	250	3,5	–	166	165	М10	200	130

Размер l₃₉ равен нулю, т.к. ступень выходного конца вала находится на одном уровне с поверхностью фланца.
